在半导体、光学制造、微机电系统等精密加工领域，热控卡盘与热控平板是实现温度精准管控的核心设备。二者虽同为温控载体，但应用场景却常出现“泾渭分明”的分化，其根源在于结构设计的本质差异。从核心组件布局到功能集成逻辑，这些差异直接决定了设备的温控特性、适配工件类型及工艺兼容性。深入拆解结构差异，匹配场景需求特性，是精准选型与高效应用的关键。

　　结构设计的核心差异，体现在“功能集成度”与“温控机制”两大维度。热控卡盘以“温控+夹持”一体化为核心设计理念，其结构由三层核心组件构成：底层为制冷/加热模块，采用嵌入式半导体致冷片或环形加热管，配合精密温度传感器形成闭环控温;中层为刚性支撑基体，确保高速运行时的结构稳定性;表层为夹持机构，主流采用真空吸附或机械卡爪设计，表面分布微米级吸附孔或可调节卡爪，实现工件的稳固固定。这种设计使热控卡盘厚度通常达80-150mm，且需预留气路/电路接口，结构复杂度较高，但能实现“温控-固定”同步精准控制。

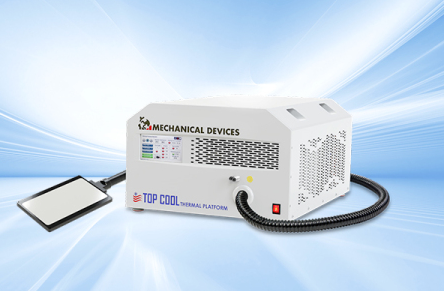

　　热控平板则遵循“扁平化纯温控”设计逻辑，结构更简洁高效。其核心为均质金属基板(多采用铝合金或铜合金)，内部铺设蛇形流道或整面石墨烯加热层，通过导热油循环或电流加热实现温度调控;温度反馈依赖基板边缘的2-4个分布式传感器，侧重整体温度均匀性。为降低热损耗，基板表面会镀覆纳米隔热涂层，厚度可控制在30-80mm，仅为热控卡盘的50%-60%。但该设计摒弃了夹持结构，工件固定需依赖外部工装，如定位销或真空吸盘组，增加了系统集成的额外成本。

　　结构差异直接划定了二者的应用场景边界。在半导体制造领域，晶圆光刻、键合等工序对“温控精度+夹持稳定性”要求严苛——12英寸晶圆键合时，需±0.1℃的温控精度与0.02mm的平整度控制，热控卡盘的真空吸附+多点控温设计可完美适配;而面板显示行业的玻璃基板镀膜工序，工件尺寸达1.8m×2.2m，且需连续流水线传输，热控平板的大面积均热(面内温差≤±1℃)与扁平化设计更具优势，可直接集成到传输轨道中。

　　在细分场景中，二者的适配逻辑更为清晰：光学元件加工中，小型透镜的精密抛光需高频次启停与定位，机械夹持式热控卡盘可避免工件位移;大型天文镜片镀膜则依赖热控平板的整面均热特性。在研发场景中，模块化热控卡盘可通过更换夹持组件适配不同尺寸工件，灵活性更高;工业量产场景中，热控平板的低维护成本、高兼容性更符合规模化生产需求。需注意的是，部分改良型设备虽尝试“集成夹持功能”，但会导致均温性下降或夹持力不足，仍需遵循核心结构与场景的匹配逻辑，才能最大化设备价值。
