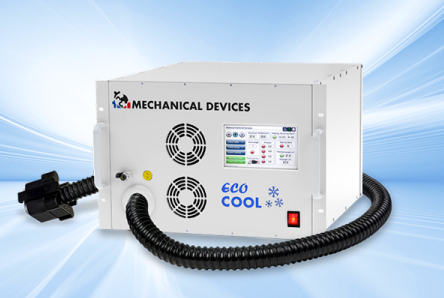

新能源汽车的芯片布局(如 IGBT 功率芯片、BMS 电池管理芯片、自动驾驶域控制器芯片)呈现 “多位置分散、多类型共存” 特点 ——IGBT 芯片位于发动机舱(高温环境)，BMS 芯片贴近电池包(需防振动)，域控制器芯片安装在驾驶舱下方(空间狭小)，传统一体化温控方案因体积固定、安装繁琐，难以适配不同位置的芯片需求，还可能因布线复杂影响车载系统安全性。接触式芯片温度控制系统凭借 “模块化安装” 设计，可按需组合散热、监测、控制模块，灵活适配新能源汽车不同芯片的温控场景，成为车载芯片稳定运行的核心保障。

　　模块化设计的核心在于 “单元拆分 + 快速拼接”，满足多样化安装需求。系统将温控功能拆分为三大独立模块：接触式导热模块(含高导热硅胶垫、可调节压合结构)、温度监测模块(军工级 NTC 传感器、防水接头)、智能控制模块(PID 控制器、车载总线接口)，各模块通过标准化卡扣与线束连接，无需复杂焊接即可完成组装。导热模块支持厚度调节(3-15mm)，可适配不同芯片的安装高度(如 IGBT 芯片高度 8mm、BMS 芯片高度 5mm);监测模块采用磁吸式固定，可直接吸附在芯片外壳，避免打孔破坏车载结构;控制模块体积仅为传统方案的 1/3(尺寸 80mm×50mm×20mm)，可嵌入狭小空间(如驾驶舱下方缝隙)。某车企测试显示，单颗芯片的温控系统安装时间从传统方案的 40 分钟缩短至 12 分钟，大幅提升产线效率。

　　在 IGBT 功率芯片场景中，模块化组合可强化高温散热与振动防护。IGBT 芯片运行时功率达 500W 以上，需高强度散热，可组合 “导热模块 + 液冷散热单元”：导热模块通过金属压片紧密贴合 IGBT 芯片(接触热阻≤0.04℃・cm²/W)，快速传导热量至液冷单元;液冷单元采用车载专用冷却液(耐温 - 40℃~120℃)，通过车载水泵与整车冷却回路联动，实现高效散热。同时，模块连接处配备防振动胶套(符合 ISO 16750-3 振动标准)，即使车辆在颠簸路面行驶，导热模块也不会与芯片脱离。某新能源车企实测显示，采用该组合模块后，IGBT 芯片温度稳定在 115±2℃，较传统散热方案降低 15℃，且连续 10 万公里行驶后，模块无松动、无漏液。

　　BMS 电池管理芯片对温控精度与安全性要求更高，模块化设计可实现精准监测与防爆防护。BMS 芯片需实时监测电池温度，避免过充过放，可组合 “监测模块 + 低功耗加热模块”：监测模块的 NTC 传感器精度达 ±0.1℃，通过 CAN 总线将温度数据传输至整车控制器;当电池低温(≤0℃)时，加热模块启动(功耗≤80mW)，通过接触式导热为 BMS 芯片保温，确保其正常采集电池数据。同时，所有模块均采用阻燃材料(UL94 V-0 级)，并配备防爆透气阀，避免电池包内可燃气体积聚引发风险。某电池厂商测试显示，该组合模块使 BMS 芯片温度偏差控制在 ±0.5℃，电池充放电效率提升 8%，低温环境下的续航里程增加 15 公里。

　　针对自动驾驶域控制器芯片(多芯片堆叠布局)，模块化方案可实现多芯片同步温控。域控制器常集成 CPU、GPU、雷达处理芯片，需同时控温，可组合 “多通道监测模块 + 分布式导热模块”：每个芯片对应 1 个导热模块，通过统一控制模块联动调节，当 GPU 温度升高时，仅增强对应导热模块的散热功率，避免 “一刀切” 式散热导致的能耗浪费。某自动驾驶车企应用案例显示，采用该方案后，域控制器内多芯片温度偏差≤1℃，芯片算力稳定性提升 20%，因温度问题导致的自动驾驶功能降级次数从每月 3 次降至 0 次。

　　此外，模块化设计还支持后期维护与升级。若某模块损坏(如传感器故障)，无需整体更换系统，仅需拆卸故障模块即可维修，维修成本降低 60%;当芯片升级(如更换更高功率的 IGBT 芯片)时，仅需更换导热模块，无需重新设计安装结构。某车企售后数据显示，采用模块化系统后，车载芯片温控系统的维修效率提升 75%，售后成本降低 45%。

　　从 IGBT 高温散热到 BMS 精准监测，从域控制器多芯片协同到后期灵活维护，接触式芯片温度控制系统以模块化安装设计，完美适配新能源汽车芯片的多样化温控需求，既保障车载芯片稳定运行，又提升安装与维护效率，为新能源汽车的安全、高效行驶提供坚实支撑。
